Kulventil med stigande spindel

Allmän introduktion:

CGCV stigande stjälkkulventil, förkortad som CGCV RSBV, har en unik design som, i synnerhet, friktionsfri öppning och läckagefri avstängning. Prestandan är särskilt lämplig för speciella krav under olika extremt hårda arbetsförhållanden. Helmetallkonstruktionen är brandsäker och kan anpassas till låga temperaturer mellan -204°C eller (-400°F), och höga temperaturer upp till 815°C eller (1500°F) driftstemperaturer. Den kan även anpassas till kraven för föroreningsmedier (inklusive sand, korta fibrer). Det är särskilt värt att påpeka att vi helt och hållet följer den amerikanska organisationen för korrosionsfabrikers NACE-standardkrav i design. Materialvalet uppfyller kraven för motståndskraft mot sulfidspänningssprickbildning i sulfidmiljöer.

När den lutas bort från sätet spolas mediet rent längs tätningsytan 360° och en del främmande partiklar spolas rent. RSBV:n har självrengörande funktion och kan användas för långdistansrörledningar. RSBV används för avluftning av gaser, transmission, vätskeledningar, avstängning, bypass, produktavstängning, nödavstängning av rörledningar och hög kopplingsfrekvens. Den är den ideala ventilen för noll läckagekrav även under högre och hårdare förhållanden.

DESIGNFÖRDELAR:

RSBV:er är idealiska tillämpningar för att uppnå noll läckage och frekvent drift krävs. De används universellt i gasbehandlingsanläggningar som använder molekylsiktssystem i kopplingstjänster.

Stamförsegling:

Ingen gnidning mellan tätningsytor

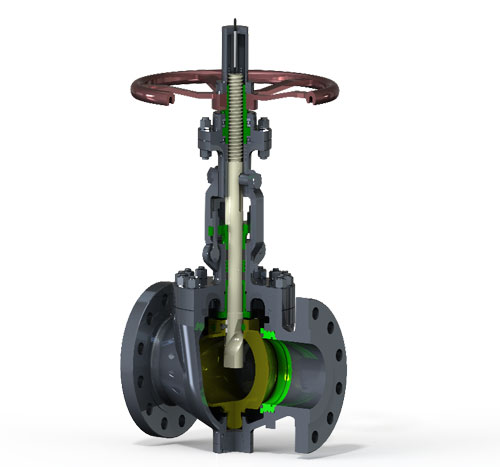

RAYS RSBV med sin unika struktur av spindel och ventilsäte i ventilens friktionsfria öppnings- och stängningsprocessen, vilket kan förlänga ventilens livslängd och gör tätningen mer tillförlitlig.

● Injicerbar packning

Spindelpackningsmaterial injiceras genom packningskopplingens underhåll, vilket ger fullständig kontroll över flyktiga utsläpp.

● Enkelsitsdesign

Det enda, stationära sätet i CGCV RSBV-ventilen tätar i båda riktningarna och undviker problemen med instängt tryck mellan tätningarna.

● Långt liv

CGCV RSBV skulle kunna ersätta många problematiska ventiler såsom kulventiler, slussventiler, sätesventiler och kägelventiler. CGCV RSBV-konstruktionen har prestandafördelar som minskar anläggningsavbrott och dramatiskt sänker ägandekostnaden.

● Optimalt flöde

Full port eller minskade portöppningar ger höga CV-värden. Systemets pumpeffektivitet förbättras och erosionsproblem minskas.

● Kula och säte Självrengörande funktion

Utformningen av öppningen av mediet längs 360 graders riktning av kulan och ventilsätets yta har en självrengörande funktion.

● Lågmomentdrift

RSBV-ventiler roterar lätt eftersom tätningsfriktion elimineras.

● Olika sätesstrukturer

Antingen mjuktätade eller metalltätade med olika materialalternativ, kan appliceras vid låg temperatur, normal temperatur, hög temperatur och även många andra arbetsförhållanden.

● Design med toppingång

Kan enkelt manövreras direkt för inspektion och reparation i ledningen, efter att systemet har avlastats, vilket förenklar underhållet.

● Dubbla styrstångsguider

Härdade spindelspår och robusta styrstift styr spindelns lyft-och-vrid-funktion.

APPLIKATIONER:

● Petroleum – Kapning och kontroll av offshoreplattformar, oljeslamsystem, all kapning och kontroll såsom vattenbrännare, avstängningsventil och justeringsventil för lagringstank, samt kapning och kontroll av oljeledningsänden.

● Naturgas – Kapning och kontroll av offshore-plattformar, alla kap- och kontrollapplikationer i bearbetnings- och reningsanläggningar, avstängningsventil och reglerventil för naturgaslagringstankar samt avstängningsapplikationer i änden av överföringsrörledningar.

● Kemisk anläggning – Appliceringsprocess. Gäller för alla typer av avskärning och styrning, samt skär- och styrningstillämpningar för ångsystem.

● Tillämpning av processer för reduktion av massa och papper, tillämpning av etanolreduktion och tillämpning av ånga.

● Kraftverk – Användning av lågtrycksånga. Avstängning och kontroll, regional värmepanna och distributionsrör samt avluftningsventil.

● Stålverk – Avstängningsventil för gas i ugn.

● Produktsortiment
