API 6D KULVENTIL

Snäckhjulstyp helsvetsad kulventil är lämplig för skärning eller anslutning av medium i rörledningar inom petroleum, kemisk industri, värmekraftverk och andra arbetsförhållanden klass 150 ~ 300Lb och driftstemperatur -29 ~ 200c. Tillämpligt medium: petroleum, renad naturgas, sur naturgas, gas, vatten och kolslam, etc. Driftsätt: snäckväxeldrift, pneumatisk, elektrisk, gas-vätskekoppling.

Sstrukturella egenskaper

Två hjul är helsvetsade balwale-punkter med fast balsitstruktur. Balans övre och nedre delar är försedda med lager. En liten växlande öppning. Balansen i denna struktur är fast och rör sig inte vid kompression. Konstruktionen har två tätningar för att ge tillräckligt med förspänningskraft för att säkerställa tätningen och uppnå dubbelsidig forcerad tätning. Tätningsprestanda är mer tillförlitlig. Sfärens bearbetningsprocessen spåras och detekteras av en avancerad datordetektor, så sfärens bearbetningsprecision är hög. Eftersom materialet i balkankroppen är detsamma som i röret, kommer det inte att finnas några ojämna spänningar eller deformationer på grund av jordfel och fordonspassage genom hela rundingen. Tätningskanalen är tillverkad av Pf-material med 20 % C (kol), vilket garanterar inget läckage alls (0 %).

Exekveringsstandard

Konstruktionsspecifikation: API 6D, ASMEB 16.34

Tryck-temperaturklasser: ASME B16.34, AP1608

Strukturlängd: ASME B16.10, GB12221

Stumsvetsform: ASME B16.25, ASME B31.4/31.8

Inspektion och test: API 598, API 6D, GB13927

Brandmotståndstest: AP|607, API 6FA

ttPerformance-parameter

Ventil nr.: Q361F

Tillämplig temperatur: -29C≤T≤200'CS Lämplig medium: vatten, luft, olja och andra vätskor som inte reagerar med kolstål Drivläge: snäckhjulstyp

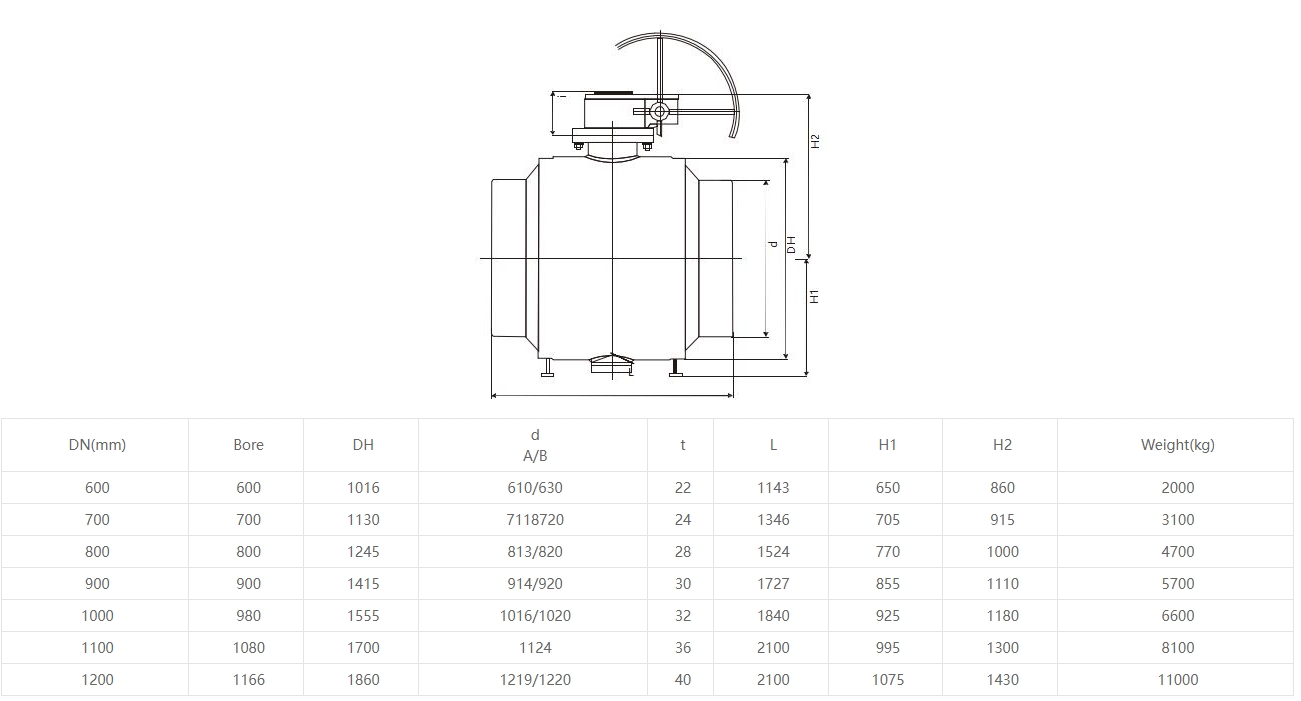

Produktens storlek
