Smidd ståltappkulventil - FLÄNS

Guocheng Valve Group Co.,LTD. är en av de ledande tillverkarna av smidda kulventiler i Kina, välkommen till grossistpriset av smidda kulventiler med tapp från vår fabrik.

SMIDD TRUNNION-KULVENTIL

Kulventilen med tapp används för att stänga av eller ansluta medier i olika klass 150–2500. Ventilerna är tillverkade av olika material och är lämpliga för olika medier såsom vatten, ånga, olja, flytande gas, naturgas, kolgas, salpetersyra, oxidationsmedel, urea etc. Drivlägena inkluderar manuell drift och elektrisk drift. Anslutningsändarna kan vara fläns- eller stumsvetsade.

STRUKTURELLA FUNKTIONER

1. Dubbelblockering och blödning (DBB)
När ventilen är stängd och mitthålrummet töms genom utloppsventilen, kommer uppströms- och nedströmssätena oberoende av varandra att blockera vätskan vid inloppet och utloppet för att uppnå dubbel blockeringsfunktion. En annan funktion hos utloppsanordningen är att ventilsätet kan kontrolleras för läckage under testet. Dessutom kan avlagringar inuti huset tvättas och tömmas genom utloppsanordningen för att minska skador på sätet från föroreningar i mediet.

2. Lågt driftsmoment
Kulventilen för rörledningsrör använder en trunnionkulstruktur och ett flytande ventilsäte för att uppnå lägre vridmoment under driftstryck. Den använder självsmörjande PTFE och glidlager för att reducera friktionskoefficienten till lägsta möjliga nivå i kombination med den höga intensiteten och finheten på spindeln.
3. Nödförseglingsanordning
Kulventiler med en diameter på minst 6 tum (DN150) är alla konstruerade med tätningsmedelsinsprutningsanordning på spindel och säte. Om sätesringen eller spindelns O-ring skadas på grund av en olycka kan motsvarande tätningsmedel injiceras med tätningsmedelsinsprutningsanordningen för att undvika medieläckage på sätesringen och spindeln. Vid behov kan det extra tätningssystemet användas för att tvätta och smörja sätet för att bibehålla dess renhet.

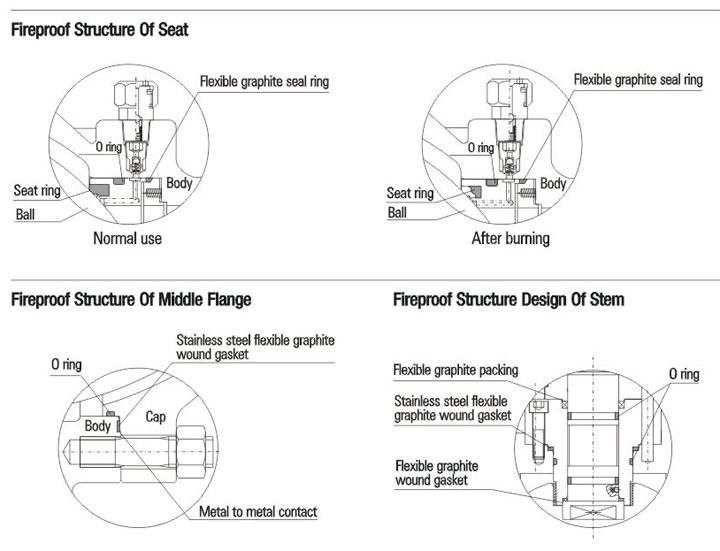

4. Brandsäker konstruktionsdesign
Vid brand under användning av ventilen kommer sätesringen, spindel-O-ringen och mittflänsens O-ring, tillverkade av PTFE, gummi eller andra icke-metalliska material, att sönderfalla eller skadas vid hög temperatur. Under mediets tryck kommer kulventilen att snabbt trycka säteshållaren mot kulan för att få metalltätningsringen att komma i kontakt med kulan och bilda en extra metall-mot-metall-tätningsstruktur, vilket effektivt kan kontrollera ventilläckage. Den brandsäkra strukturen hos tapprörskulventilen uppfyller kraven i API 607, API 6FA, BS 7655 och andra standarder.

5. Antistatisk struktur
Kulventilen är försedd med antistatisk struktur och använder en urladdningsanordning för statisk elektricitet för att direkt bilda en statisk kanal mellan kulan och ventilhuset, eller för att bilda en statisk kanal mellan kulan och ventilhuset genom spindeln. Detta leder till friktion under öppning och stängning av kula och säte genom rörledningen, vilket undviker brand eller explosion som kan orsakas av statiska gnistor och säkerställer systemsäkerheten.
6. Tillförlitlig sätestätningsstruktur
Sätesförseglingen sker med hjälp av två flytande säteshållare. De kan flyta axiellt för att blockera vätskan, inklusive kulförsegling och ventilhusförsegling. Lågtryckstätningen av ventilsätet sker genom fjäderförspänning. Dessutom är ventilsätets kolveffekt rimligt begränsad, vilket möjliggör högtryckstätning genom själva mediets tryck. Följande två typer av kulförsegling kan uppnås.
7. Enkel tätning (automatisk tryckavlastning i ventilens mittkavitet)
Generellt används en enda tätningsstruktur, det vill säga att det endast finns en uppströmstätning. Eftersom oberoende fjäderbelastade uppströms- och nedströmstätningssäten används, kan övertrycket inuti ventilhåligheten övervinna fjäderns förspänningseffekt, så att sätet lossnar från kulan och automatisk tryckavlastning sker mot nedströmsdelen.

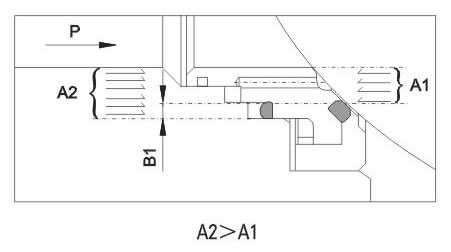

Uppströmssidan: När sätet rör sig axiellt längs ventilen, producerar trycket P som utövas på uppströmsdelen (inloppet) en motsatt kraft på A1. Eftersom A2 är högre än A1, A2-A1=B1, kommer kraften på B1 att trycka sätet mot kulan och ge en tätning av uppströmsdelen.

Nedströmssidan: När trycket Pb inuti ventilhåligheten ökar, blir kraften som utövas på A3 högre än den på A4. Eftersom A3-A4=B2, kommer tryckskillnaden på B2 att övervinna fjäderkraften för att lossa sätet från kulan och skapa tryckavlastning från ventilhåligheten till nedströmsdelen. Därefter kommer sätet och kulan att tätas igen genom fjäderverkan.

8. Dubbeltätning (dubbelkolv)
Kulventilen för rörledningsstyrning kan utformas med dubbeltätning före och efter kulan för vissa speciella driftsförhållanden och användarkrav. Den har dubbelkolvseffekt. Under normala förhållanden använder ventilen generellt primärtätning. När primärsätets tätning är skadad och orsakar läckage kan sekundärsätet fungera som tätning och förbättra tätningens tillförlitlighet.

Sätet har en kombinerad struktur. Primärtätningen är en metall-mot-metall-tätning. Sekundärtätningen är en O-ring av fluorgummi som säkerställer att kulventilen når bubbelnivån. När tryckskillnaden är mycket låg kommer tätningssätet att pressa kulan genom fjäderverkan för att uppnå primär tätning. När tryckskillnaden ökar ökar tätningskraften hos sätet och ventilhuset i motsvarande grad för att täta sätet och kulan tätt och säkerställa god tätningsprestanda.
Primär tätning: Uppströms. När tryckskillnaden är lägre eller ingen tryckskillnad finns, kommer det flytande sätet att röra sig axiellt längs ventilen under fjäderverkan och trycka sätet mot kulan för att bibehålla tät tätning. När rörledningstrycket P ökar, är kraften som utövas på ventilsätets område A2 högre än kraften som utövas på området A1, A2-A1=B1. Därför kommer kraften på B1 att trycka sätet mot kulan och uppnå tät tätning av den uppströms delen.

Sekundär tätning: Nedströms. När tryckskillnaden är lägre eller ingen tryckskillnad finns, kommer det flytande sätet att röra sig axiellt längs ventilen under fjäderverkan och trycka sätet mot kulan för att bibehålla tät tätning. När ventilhålighetens tryck P ökar, är kraften som utövas på ventilsätets område A4 högre än kraften som utövas på området A3, A4-A3=B1. Därför kommer kraften på B1 att trycka sätet mot kulan och uppnå tät tätning av den uppströms delen.

9. Säkerhetsavlastningsanordning
Eftersom kulventilen är konstruerad med avancerad primär- och sekundärtätning som har dubbelkolvseffekt, och mitthålrummet inte kan åstadkomma automatisk tryckavlastning, måste säkerhetsventilen installeras på huset för att förhindra risken för övertrycksskador inuti ventilhålrummet som kan uppstå på grund av termisk expansion av mediet. Anslutningen av säkerhetsventilen är vanligtvis NPT1/2. En annan punkt att notera är att mediet från säkerhetsventilen släpps ut direkt i atmosfären. Om direkt utsläpp i atmosfären inte är tillåtet föreslår vi att en kulventil med en speciell struktur för automatisk tryckavlastning mot övre flödet används. Se följande för mer information. Vänligen ange det i beställningen om du inte behöver säkerhetsventilen eller om du vill använda en kulventil med en speciell struktur för automatisk tryckavlastning mot övre flödet.

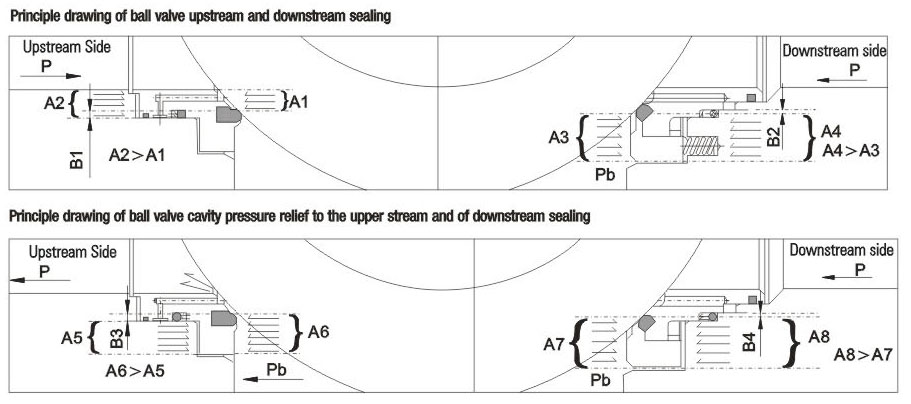

10. Social struktur för automatisk tryckavlastning mot övre strömmen
Eftersom kulventilen är konstruerad med avancerad primär- och sekundärtätning med dubbelkolvseffekt, och den mellersta kaviteten inte kan uppnå automatisk tryckavlastning, rekommenderas en kulventil med specialstruktur för att uppfylla kravet på automatisk tryckavlastning och säkerställa att ingen förorening sker i miljön. I strukturen har den övre strömmen primärtätning och den nedre strömmen primär- och sekundärtätning. När kulventilen är stängd kan trycket i ventilkaviteten uppnå automatisk tryckavlastning av den övre strömmen, för att undvika faran som orsakas av tryck i kaviteten. När primärsätet är skadat och läcker kan det sekundära sätet också fungera som tätning. Men särskild uppmärksamhet bör ägnas åt kulventilens flödesriktning. Observera uppströms- och nedströmsriktningarna under installationen. Se följande ritningar för tätningsprincipen för ventilen med specialstruktur.

11. Utblåsningssäker stjälk
Spindeln har en utblåsningssäker struktur. Spindeln är konstruerad med fotsteget längst ner så att spindeln, med placeringen av det övre ändlocket och skruven, inte kommer att blåsas ut av mediet även vid onormalt tryck i ventilhåligheten.

12. Korrosionsbeständighet och sulfidspänningsbeständighet
Viss korrosionstolerans lämnas för husets väggtjocklek. Kolstålsstången, den fasta axeln, kulan, sätet och sätesringen är kemiskt nickelpläterade enligt ASTM B733 och B656. Dessutom finns olika korrosionsbeständiga material tillgängliga för användarna att välja mellan.
Enligt kundens krav kan ventilmaterial väljas enligt NACE MR 0175/ISO 15156 eller NACE MR 0103, och strikt kvalitetskontroll och kvalitetsinspektion bör utföras under tillverkningen för att fullt ut uppfylla kraven i standarderna och uppfylla driftsförhållandena i sulfuriseringsmiljö.
13. Förlängningsstam
När det gäller de inbyggda ventilerna kan förlängningsspindeln levereras om markdrift behövs. Förlängningsspindeln består av spindel, tätningsmedelsinsprutningsventil och dräneringsventil som kan förlängas uppåt för enkel användning. Användare bör ange förlängningsspindelns krav och längd vid beställning.
För kulventiler som drivs elektriskt, pneumatiskt och pneumatiskt-hydrauliskt, ska förlängningsspindelns längd vara från rörledningens centrum till den övre flänsen.
