Metall-mot-metall-tätande fjärilsventil

GYPYD363H hårdslagssvetsad fjärilsventil är optimerad av vår tekniska personal efter att ha tagit hänsyn till strukturen och egenskaperna hos liknande utländska produkter och övervunnit de defekter som finns vid användningen av originalprodukterna, vilket gör dess livslängd mer hållbar och tätningen mer tillförlitlig. Fjärilsventilen använder den tredimensionella excentriska designprincipen, och tätningsparet består av två överlappande koniska lutande sektioner. Efter excentriskt värde hos ventilhuset och ventilsätet kan fjärilsplattans rotationscentrum uppnå omedelbar kontakt och separering av öppning och stängning. Labyrinttätningen uppnås genom den kombinerade strukturen av fjärilsplattans tätningsringmetall och grafit, vilket inte bara kan minska ventilens omkopplingsmoment, utan också säkerställa fjärilsventilens tätningsprestanda. Tryckventilen använder minskande excentricitetsvärden och ökar styrkan hos fjärilsplattan, ventilaxeln och ställdonet för att uppnå noll läckage av fjärilsventilens inlopps- och utlopps dubbelriktade tätning.

Strukturella egenskaper

1. Kompakt struktur, liten storlek, lätt vikt, flexibel drift, enkel att använda;

2. Den tredimensionella excentriska flerskikts hårda tätningsstrukturen används, och dess tätningsprestanda är tillförlitlig och når noll läckage;

3. Ventilen har ingen fläns, vilket ger stor bekvämlighet och skönhet till isolering och inlindning av rörledningen; 4. Den har egenskaper som hög temperatur, högt tryck, korrosionsbeständighet och slitstyrka.

Exekveringsstandard

Design och tillverkning: GB/T12238, JB/T8527

Svetsstorlek: GB/T12224

Strukturlängd: GB/T122

Test och inspektion: GB/T13927, JB/T9092

Prestandaparameter

Tillämplig temperatur: Kolstål: -29℃~425'℃ Rostfritt stål: -409C~600°

Transmissionsform: maskdrift, pneumatisk drift, elektrisk drift, hvdraulisk drift

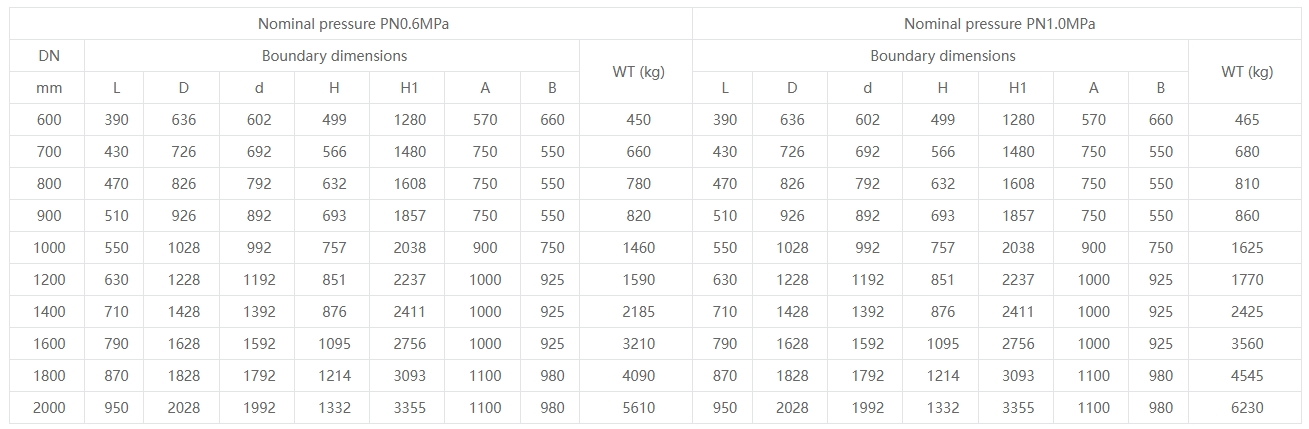

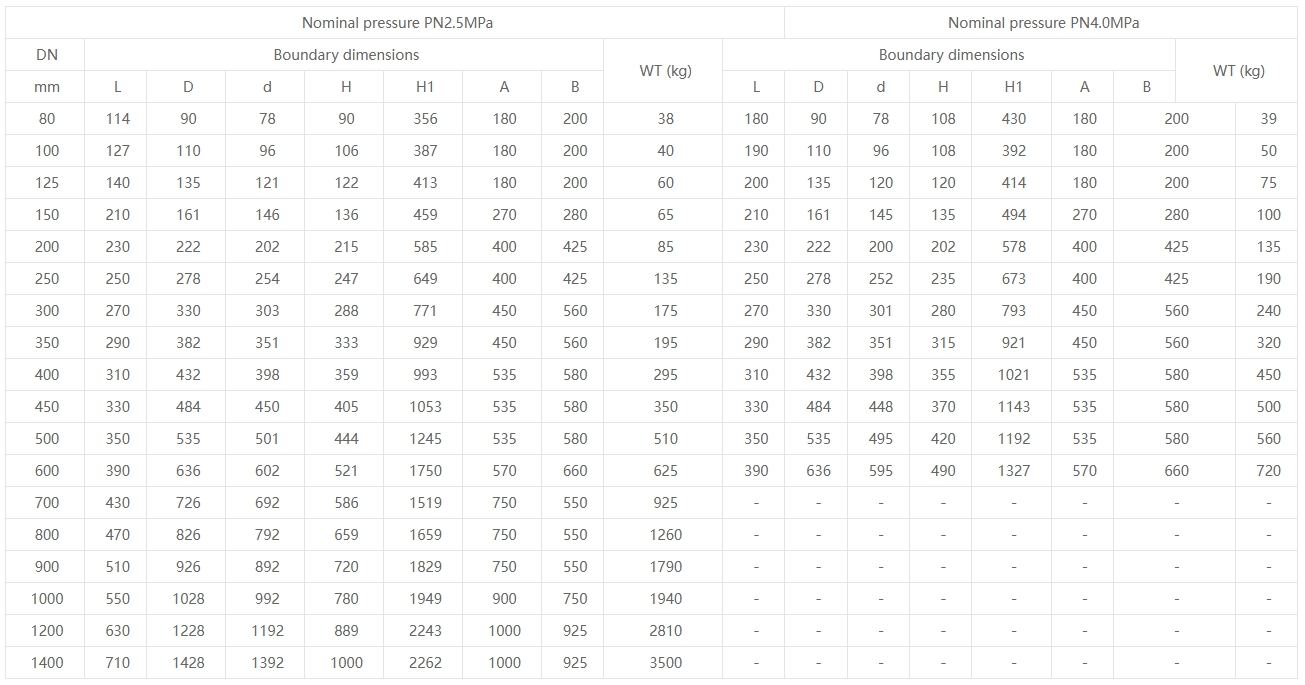

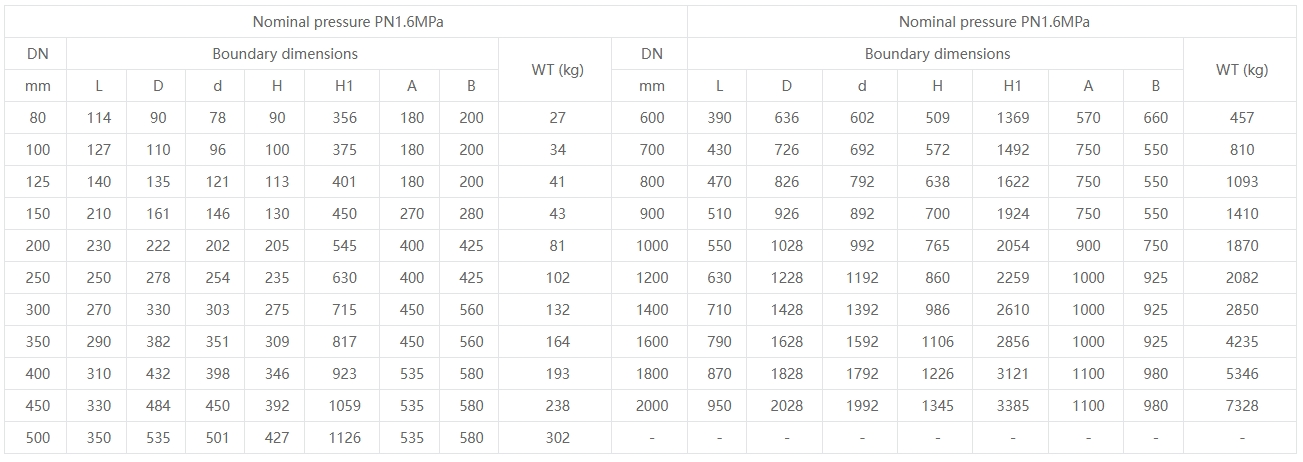

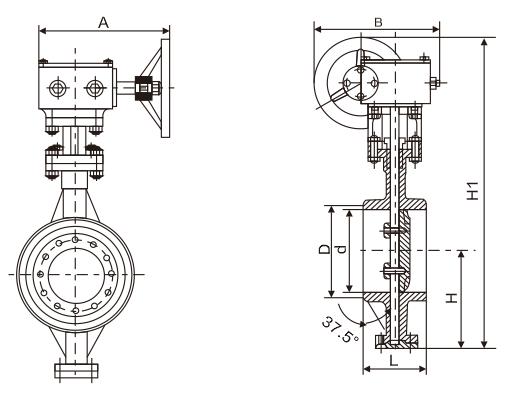

Produktens storlek
